製品案内(管材)
排水トラップ
BT3
![](/images/product/item/BT3.jpg)
空調用ドレントラップ
●サイズ/32、50
●接続は32は袋ナット、50はねじ込み式です。
●写真はBT3・32です。
使用図面の表示と保存・CAD図面の保存はこちらから
BT3KS
![](/images/product/item/noimage.jpg)
空調用ドレントラップ 結露カバー付ステンレス製カバー
受注生産品
●BT3KとBT3Sの組合せ製品です。
使用図面の表示と保存・CAD図面の保存はこちらから
HYP
![](/images/product/item/HYP.jpg)
受注生産/トラップ付き間接排水金具(ホッパー)
●ホッパー(HPGB)とPトラップ(PG)の組み合わせ商品です。
●調節管は付属しません。
●流出口は管用テーパーねじ
●詳細は、BOOK版カタログをご覧ください。
使用図面の表示と保存・CAD図面の保存はこちらから
JT2HT
![](/images/product/item/JT2HT.jpg)
差込型 木板用床排水トラップ
●ホース支持枠は枠にねじ込み式です。
●枠締具を用意してあります(YG)。
使用図面の表示と保存・CAD図面の保存はこちらから
JT3H
![](/images/product/item/JT3H.jpg)
差込型 P型 防水パン等用床排水トラップ
●サイズ/50
●ホース目皿はロック式です。
●調節管は別途価格です。
●本体流出口は管用テーパーねじです。
使用図面の表示と保存・CAD図面の保存はこちらから
JT3HT
![](/images/product/item/JT3HT.jpg)
差込型 P型 木板用床排水トラップ
●サイズ/50
●ホース支持枠は枠にねじ込み式です。
●調節管は別途価格です。
●本体流出口は管用テーパーねじです。
使用図面の表示と保存・CAD図面の保存はこちらから
LT5A
![](/images/product/item/LT5A.jpg)
差込型横引き排水トラップ
●非防水層用
●目皿ロック式
●目皿、枠はSDKです。
●接続管:全ネジストレート L=60
●流入口は、差込型で50Aの排水管を使用してください。
使用図面の表示と保存・CAD図面の保存はこちらから
marta-1
![](/images/product/item/marta-1SR.jpg)
50Aたて型排水トラップ
●ストレーナーは落し込み式です。
●TPP(テストプラグ)をご用意しております。
使用図面の表示と保存・CAD図面の保存はこちらから
P3AHS
![](/images/product/item/P3AHS.jpg)
P型ホース差し込み口付トラップ
●コンクリートスラブ用
●目皿はロック式です。
●流出口はテーパーネジ
●調節管は付属しません。
●防水皿をご利用の際はBZOになります。
使用図面の表示と保存・CAD図面の保存はこちらから
P3AKS
![](/images/product/item/P3AK.jpg)
P型床排水トラップ
●非防水用
●目皿はロック式です。
●流出口は管用テーパーねじ
●調節管は付属しません。
使用図面の表示と保存・CAD図面の保存はこちらから
P3BAKS
![](/images/product/item/P3BAK.jpg)
P型床排水トラップ
●防水用
●目皿はロック式です。
●流出口は管用テーパーねじ
●調節管は付属しません。
●防水皿はBZOです。
使用図面の表示と保存・CAD図面の保存はこちらから
P3CAKS
![](/images/product/item/P3CAK.jpg)
P型床排水トラップ
●防水用
●調節管は付属しません。
●共栓用鎖は付属しません。
●流出口は管用テーパーねじ
●防水皿はBZO、共栓はSSNGOです。
使用図面の表示と保存・CAD図面の保存はこちらから
T14AS
使用図面の表示と保存・CAD図面の保存はこちらから
T14AKS
![](/images/product/item/T14AK.jpg)
差込型 流しトラップ SUS目皿・枠JCW-202(T14AA-SU) 部品図:臭気止
●ステンレス流し台用
●サイズ/40、50
●接続は袋ナット式です。
使用図面の表示と保存・CAD図面の保存はこちらから
T14AKTS
![](/images/product/item/T14AKT.jpg)
差込型 簡易共栓付き流しトラップ
●ステンレス流し台用
●サイズ/40、50
●接続は袋ナット式です。
使用図面の表示と保存・CAD図面の保存はこちらから
T14ATS
![](/images/product/item/T14AT.jpg)
受注生産/簡易共栓付き流しトラップ
●ステンレス流し台用
●サイズ/40、50
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T14AVTS
![](/images/product/item/T14AVT.jpg)
受注生産/差込型 簡易共栓付き流しトラップ
●ステンレス流し台用
●サイズ/40、50
●接続は袋ナット式です。
使用図面の表示と保存・CAD図面の保存はこちらから
T14BS
使用図面の表示と保存・CAD図面の保存はこちらから
T14BKS
![](/images/product/item/T14BK.jpg)
差込型 流しトラップ SUS目皿・枠JCW-202(T14AB-SU) 部品図:臭気止
●コンクリート流し台用
●サイズ/40、50
●接続は袋ナット式です。
使用図面の表示と保存・CAD図面の保存はこちらから
T14BKTS
![](/images/product/item/T14BKT.jpg)
差込型 簡易共栓付き流しトラップ
●コンクリート流し台用
●サイズ/40、50
●接続は袋ナット式です。
使用図面の表示と保存・CAD図面の保存はこちらから
T14BTS
![](/images/product/item/T14BT.jpg)
受注生産/簡易共栓付き流しトラップ
●コンクリート流し台用
●サイズ/40、50
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T14BVTS
![](/images/product/item/T14BVT.jpg)
受注生産/差込型 簡易共栓付き流しトラップ
●コンクリート流し台用
●サイズ/40、50
●接続は袋ナット式です。
使用図面の表示と保存・CAD図面の保存はこちらから
T16AKS
![](/images/product/item/T16AK.jpg)
P型床排水トラップ(国土交通省型 T16A) JCW-201
●非防水用
●サイズ/50、80
●調節管は別途価格です。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T16BKS
![](/images/product/item/T16BK.jpg)
P型床排水トラップ(国土交通省型 T16B) JCW-201
●防水用
●サイズ/50、80
●調節管は別途価格です。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5ACO
![](/images/product/item/T5ACO.jpg)
床上掃除口付き 床排水トラップ
●シート露出防水
●サイズ/50
●調節管は別途価格です。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5ADR
![](/images/product/item/T5ADR.jpg)
シート露出防水用 排水金具付き排水トラップ
●シート露出防水
●調節管は別途価格です。
●サイズ/50
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5AHS
![](/images/product/item/T5AHS.jpg)
ホース目皿ロック式 ホース差込口付床排水トラップ
●非防水用
●ホース目皿はロック式です。
●樹脂製椀付き
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5AOHS
![](/images/product/item/T5AOH.jpg)
ジョイントねじ込式 ホース差込口付き床排水トラップ
●非防水用
●ホース目皿はロック式です。
●流出口は管用テーパーねじ
●目皿の高さ調整は手回しでおこなってください
使用図面の表示と保存・CAD図面の保存はこちらから
T5AOS
![](/images/product/item/T5AOS.jpg)
ジョイントねじ込式(ステンレス製目皿、枠付き)床排水トラップ
●非防水用
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5AOSR
![](/images/product/item/noimage.jpg)
ジョイント(調節管)ねじ込式(スナップリング付き) 床排水トラップ
●非防水層用
●サイズ/50
●上部金具は、SDKRです。
使用図面の表示と保存・CAD図面の保存はこちらから
T5ASI
![](/images/product/item/T5ASI.jpg)
掃兼型床排水トラップ
●サイズ/50
●ISI+T5A本体の組み合わせ商品です。
●調節管は別途価格です。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5AT(製造中止予定品)
![](/images/product/item/T5AT.jpg)
簡易共栓付き 床排水トラップ
●非防水用
●サイズ/40、50、65、80、100 ※50以外は受注生産です。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5ATO
![](/images/product/item/T5ATO.jpg)
共栓付き 床排水トラップ
●非防水用
●サイズ/50
●蓋の開閉はドライバー(7×125)により容易にできます。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5ATS
![](/images/product/item/noimage.jpg)
ステンレス製簡易共栓付き床排水トラップ
●非防水用
●簡易共栓付き
●樹脂製椀付き
●構造上、完全に水漏れを防ぐことはできません。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5AYHS
![](/images/product/item/T5AYH.jpg)
ホース差込口付き床排水トラップ
●非防水用
●ホース目皿はロック式です。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5AYS
![](/images/product/item/T5AY1.jpg)
JCW201-T5A(SU) 床排水トラップ ステンレス製目皿 部品図:お椀
●非防水用
●サイズ/40、50、65、80、100
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5AYSR
![](/images/product/item/noimage.jpg)
樹脂製椀付き(スナップリング付き) 床排水トラップ
●非防水層用
●サイズ/50
●上部金具は、SDKRです。
使用図面の表示と保存・CAD図面の保存はこちらから
T5AYTS
![](/images/product/item/T5AYTS.jpg)

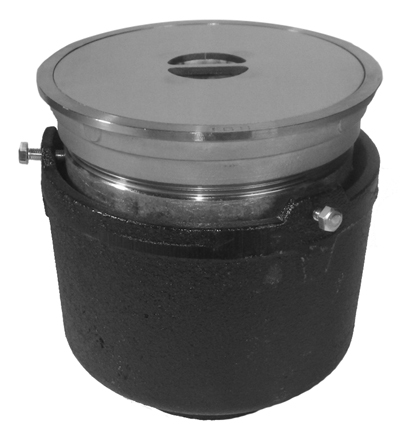

簡易共栓付床排水トラップ
サイズ/40、65、80、100は受注生産
●非防水用
●フロアー共栓付き
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BCO
![](/images/product/item/T5BCO.jpg)
床上掃除口付き 床排水トラップ
●シート露出防水
●調節管は別途価格です。
●サイズ/50
●蓋の開閉はドライバー(7×125)により容易にできます。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BDR
![](/images/product/item/T5BDR.jpg)
シート露出二重防水用 排水金具付き排水トラップ
●シート露出防水
●サイズ/50
●調節管は別途価格です。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BHS
![](/images/product/item/T5BHS.jpg)
ホース目皿ロック式 ホース差込口付床排水トラップ
●防水用
●ホース目皿はロック式です。
●樹脂製椀付き
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BOHS
![](/images/product/item/T5BOH.jpg)
ジョイントねじ込式 ホース差込口付き床排水トラップ
●防水用
●ホース目皿はロック式です。
●流出口は管用テーパーねじ
●目皿の高さ調整は手回しでおこなってください
使用図面の表示と保存・CAD図面の保存はこちらから
T5BOS
![](/images/product/item/T5BOS.jpg)
ジョイントねじ込式(ステンレス製目皿、枠付き)床排水トラップ
●防水用
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BOSR
![](/images/product/item/noimage.jpg)
ジョイント(調節管)ねじ込式(スナップリング付き) 床排水トラップ
●防水層用
●サイズ/50
●上部金具は、SDKRです。
使用図面の表示と保存・CAD図面の保存はこちらから
T5BSI
![](/images/product/item/T5BSI.jpg)
掃兼型床排水トラップ
●サイズ/50
●ISI+T5B本体の組み合わせ商品です。
●調節管は別途価格です。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BSP
![](/images/product/item/T5BP.jpg)
樹脂椀付き 打込み型トラップ
打込型床排水トラップ
●T5BSの打ち込み金具付です。
●サイズ/50、65、80
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BT(製造中止予定品)
![](/images/product/item/T5BT.jpg)
簡易共栓付き 床排水トラップ
●防水用
●サイズ/40、50、65、80、100 ※50以外は受注生産です。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BTO
![](/images/product/item/T5BTO.jpg)
共栓付き 床排水トラップ
●防水用
●サイズ/50
●蓋の開閉はドライバー(7×125)により容易にできます。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BTS
![](/images/product/item/noimage.jpg)
ステンレス製簡易共栓付き床排水トラップ
●防水用
●簡易共栓付き
●樹脂製椀付き
●構造上、完全に水漏れを防ぐことはできません。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BTWS
![](/images/product/item/T5BTWS.jpg)
ダブル共栓付き床排水トラップ
受注生産
●防水層用
●ダブル共栓(Oリング入り)付き
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BYHS
![](/images/product/item/T5BYH.jpg)
ホース差込口付き床排水トラップ
●防水用
●ホース目皿はロック式です。
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BYS
![](/images/product/item/T5BY1.jpg)
JCW201-T5B(SU) 床排水トラップ ステンレス製目皿 部品図:お椀
●防水用
●サイズ/40、50、65、80、100
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BYSP
![](/images/product/item/T5BYSP.jpg)
打込型床排水トラップ
●防水用
●T5BYSの打込金具付き
●流出口は管用テーパーねじ
●ご注文の際にスラブ厚Hをご指示ください
使用図面の表示と保存・CAD図面の保存はこちらから
T5BYSR
![](/images/product/item/noimage.jpg)
樹脂製椀付き(スナップリング付き) 床排水トラップ
●防水層用
●サイズ/50
●上部金具は、SDKRです。
使用図面の表示と保存・CAD図面の保存はこちらから
T5BYTS
![](/images/product/item/T5BYTS.jpg)
簡易共栓付床排水トラップ
サイズ/40、65、80、100は受注生産
●防水用
●フロアー共栓付き
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5BYTWS
![](/images/product/item/T5BYTWS.jpg)
ダブル共栓付き床排水トラップ
受注生産
●防水層用
●ダブル共栓(Oリング入り)付き
●流出口は管用テーパーねじ
使用図面の表示と保存・CAD図面の保存はこちらから
T5 樹脂椀
![](/images/product/item/T5_1.jpg)
T5A、T5Bシリーズ 床排水トラップ用樹脂椀
適用品はカタログを参照してください。
●サイズ/40、50、65、80、100
使用図面の表示と保存・CAD図面の保存はこちらから
T5 鋳鉄椀
![](/images/product/item/T5_2.jpg)
T5A、T5Bシリーズ 床排水トラップ用鋳鉄椀
適用品はカタログを参照してください。
●サイズ/40、50
使用図面の表示と保存・CAD図面の保存はこちらから
T5Y 樹脂椀
![](/images/product/item/noimage.jpg)
T5AY、T5BYシリーズ 床排水トラップ用樹脂椀
適用品はカタログを参照してください。
●サイズ/40、50、65、80、100
使用図面の表示と保存・CAD図面の保存はこちらから
T5Y 鋳鉄椀
![](/images/product/item/noimage.jpg)
T5AY、T5BYシリーズ 床排水トラップ用鋳鉄椀
適用品はカタログを参照してください。
●サイズ/40、50、65、80、100
使用図面の表示と保存・CAD図面の保存はこちらから
TLHAS
![](/images/product/item/TLHAS1.jpg)
横引き差込型 流しトラップ SUS目皿・枠
●ステンレス流し台用
●サイズ/40、50
●接続は袋ナット式です。
使用図面の表示と保存・CAD図面の保存はこちらから
TLHATS
![](/images/product/item/TLHAT.jpg)
受注生産/横引き差込型 簡易共栓付き流しトラップ
●ステンレス流し台用
●サイズ/40、50
●接続は袋ナット式です。
使用図面の表示と保存・CAD図面の保存はこちらから
TLHBS
![](/images/product/item/TLHB.jpg)
受注生産/横引き差込型 流しトラップ
●コンクリート流し台用
●サイズ/40、50
●接続は袋ナット式です。
使用図面の表示と保存・CAD図面の保存はこちらから
TLHBTS
![](/images/product/item/TLHBT.jpg)
受注生産/横引き差込型 簡易共栓付き流しトラップ
●コンクリート流し台用
●サイズ/40、50
●接続は袋ナット式です
使用図面の表示と保存・CAD図面の保存はこちらから
UGN
![](/images/product/item/UG.jpg)
ねじ込型 U型トラップ
●サイズ/40、50、65、80、100
●接続は管用テーパーねじ
●掃除口プラグ(20A)付き(別途価格)(UGNP)
使用図面の表示と保存・CAD図面の保存はこちらから
WLF50
![](/images/product/item/WLF50.jpg)
自封式トラップ 床排水用ウォレス
●サイズ/50
●自封式トラップで、渇水時のバックアップに最適です。
適合排水金具
●JCW204床排水金物C・Dの呼び50準拠品(弊社:DK、SDK、DC、SDC)
●JCW201床排水トラップT5A・Bの呼び50準拠品(弊社:T5A、T5B)
●JCW201床排水トラップT3A・Bの呼び50準拠品(弊社:P3AK、P3BAK)
使用図面の表示と保存・CAD図面の保存はこちらから
